Přehled nejzajímavějších novinek verze Ansys 2023 R2

Přejít rovnou na oblast:

Mechanika

Ansys Mechanical

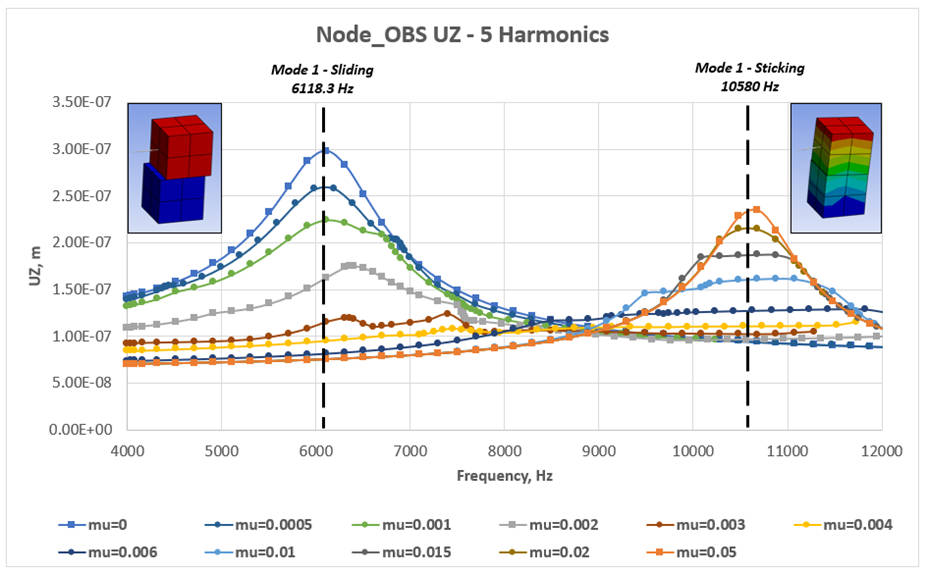

Harmonic Balance Analysis (HBM) – nelineární harmonická analýza umožňující zahrnout lokalní nelinearity

Nonlinear Adaptivity – Mesh Coarsening for CZM – algoritmus na automatické zajemnění sítě umí pro oblast, která se dostala mimo oblast zájmu, zahrubit síť a tím udržet model v efektivní velikosti
Spotweld Generation – (SWGEN) vytvoří mezi definované komponenty uzlů bodové spoje typu: bodový svar nebo nýt (spotweld, rivet)

Ansys Motion

Výsledky kontaktu jsou nyní k dispozici pro plochy patřící k tuhým tělesům a byla zlepšena přesnost kontaktního tlaku
Uživatelé mohou definovat počáteční podmínky úhlové rychlosti s předdefinovaným souřadnicovým systémem jiným než je střed tělesa k zavedení rotace podél určité osy
Je možné používat redukovaná tělesa (CMS) podobně jako tomu je v Ansys Mechanical

Proudění

Ansys Fluent

2023 R2 rozšiřuje podporu více GPU na simulace se Sliding mesh, stlačitelné proudění a Eddy dissipation model (EDM) spalování
Byl přidán nový režim Lightweight Setup Mode, který umožňuje rychle zobrazit a upravit nastavení modelu a řešiče, monitorů a nastavení řešiče, aniž by bylo nutné načítat síť
Novinkou je podpora pro “Composite Body Labels” definované v aplikacích DesignModeler, SpaceClaim nebo Discovery během importu geometrie, což zlepšuje pracovní postupy, při nichž lze více těles sloučit do jediného výběru (name selection)
Virtuální model lopatek (VBM) je nyní plnohodnotně dostupný a zahrnuje efekty 3D rotorů formou zdroje hybnosti, což produktivitu pro letecký a kosmický průmysl a energetiku
Nově můžete generovat fotorealistické snímky svých simulací s rychlým náhledem, vlastními prostředími, editorem materiálů, předvolbami světel atd. pomocí nového raytracingového enginu OSPRay, který je k dispozici v aplikaci Fluent
V nové verzi je k dispozici empirický model bobtnání baterií pro Newman, Tiedemann, Gu a Kim (NTGK) a model ekvivalentního obvodu (ECM) spolu s vylepšeními pro modelování komprese vodíku pro skladování a čištění plynu

Ansys CFX a TurboTools

Turbogrid nyní poskytuje automatické síťování pro vodní turbíny, včetně možnosti síťovat Kaplanovy a Francisovy turbíny se čtvercovými odtokovými hranami, to lze reprezentovat pomocí hexa-sítě nebo lze použít hybridní síťování pro zachycení složité geometrie lopatek a náboje rotoru
Možnost v System Coupling snadno přenášet reálné a složité tvary módů z mechanické modální analýzy do analýzy aerodynamického tlumení CFD byla rozšířena o automatické vyrovnání geometrie mezi mechanickými a CFD modely, což dále zefektivňuje pracovní postupy a přesně mapuje data
V CFX je možné vytvářet RGP pro materiálové vlastnosti reálných plynů

Ansys Rocky

Nové funkce SPH (Smoothed-Particle Hydrodynamics) týkající se nového špičkového postprocessingu, zahrnujícího proudnice, tracery proudění a inovativní statistiky interakcí na hranicích, jako je doba povlakování a přenos tepla
Vylepšené algoritmy GPU vám umožňují zpracovávat velké soubory STL s komplexními geometriemi pomocí řešiče Rocky; navíc nově vylepšený algoritmus distribuce výpočtu mezi více GPU karet zvyšuje výkon, což vám umožní počítat větší úlohy
Využijte plný potenciál multifyzikálního spojení a řešte složité problémy jako nikdy předtím; nové moduly, jako je reorientace částic vyvolaná magnetickým polem a odporová síla vyvolaná sekundární fází tekutiny, přizpůsobené pro simulace SPH-DEM, posunou vaše inženýrské simulace na vyšší úroveň

Ansys Chemkin

Plazmový vícefázový dokonale promíchávaný reaktor (PSR) umožňuje přesnou predikci procesů plasma-water, jako je výroba bezuhlíkového čpavku a odstraňování toxických látek
Novinkou je možnost výpočtu eliminace PFAS v procesu úpravy vody včetně vzorového projektu

Ansys Forte

V systému 2023 R2 je nyní k dispozici nové rozšíření VOF modelu, které umožňuje zahrnout účinky vstřikování oleje do šroubových kompresorů a čerpadel

Ansys Icing

Přidána funkce Conjugate Heat Transfer (CHT) pro analýzu systému ochrany proti námraze přímo v pracovním prostoru Fluent Icing pro nestacionární elektrotermické odmrazování, která poskytuje výrazné zvýšení rychlosti ve srovnání s předchozími metodami

Elektronika

Ansys Electronics Desktop nabízí vysoce integrované elektromagnetické simulátory, simulace elektrických obvodů a systémů, propojení s ECAD programy a tvorbu certifikačních dokumentů. Jednotné prostředí umožňuje uživatelům kombinovat různé typy simulací.

Novinky Ansys Electronics Desktop 2023 R2

Nové Parasolid jádro geometrického modeláře Electronics Desktop
Vylepšení příkazů geometrie Parasolid a pracovních postupů
Podpora podoblastí v 3D modeláři

Ansys Maxwell

Časová dekompozice (TDM) pro A-Phi formulaci
Skořepinové prvky pro modelování vzduchové mezery

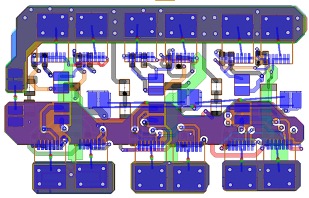

Práce s planárními strukturami

Urychlení simulací v nástroji Machine Toolkit
Maxwell-Fluent pro simulace elektrického oblouku

Vylepšení sdružené simulace Maxwell-Motion
Tvorba mapy účinnosti na základě ROM modelů indukčních strojů

ANSYS Motor-CAD

Spojení z Motor-CAD lab s Maxwellem pro tvorbu mapy účinnosti
FMU pro stroje typu BPM, IM a SYNC
MMF grafy a fázorové diagramy pro vinutí zobrazující paralelní cesty

Ansys HFSS a Ansys HFSS 3D Layout

DC pracovní bod na základě Q3D analýzy
Simulace vysokofrekvenčního výboje v rámci výpočtu rezonančních kmitočtů
Vylepšené TDR pro disperzní porty
3D Component Array spolu s geometrickou platformou
Výpočet a vizualizace elektronové hustoty pro simulaci vysokofrekvenčního výboje
Rigid-flex multizóny

Vylepšený Phi mesher pro velmi velké modely
Nové možnosti zpracování S-parametrů

Ansys Icepak

Optimalizace přípravy úlohy pro řešič
Vylepšení okrajových podmínek
Komerční verze Delphi ROM

ROM (SVD-ML) Toolkit pro generování trénovacích dat
Komerční vydání post-processingu pro Hybridní sítě

Ansys Mechanical AEDT

Zlepšení výkonu a robustnosti
Mapování tras v Mechanical Thermal

3D Design

Ansys Discovery

Fluidní simulace

V Refine módu umožňuje zvolit LiveGX řešič, který využívá GPU
Tvorba polyhedrální sítě v Refine módu

Nová OP větrák, která je založená na Icepak knihovně větráků a umožňuje zadat výkonovou křivku

Topologická Optimalizace

Parametrizace vstupů umožňuje zadávat různé kombinace geometrických parametrů, kritérií optimalizace atp.
Automatické zjemňování sítě v Refine módu (nutné zapnout)

Modelování

Rozšíření funkcionalit Sub-D modelování
Nové možnosti práce s komponentami jako například exportování individuální komponent, nahrazení jedné komponenty nebo všech jejich instancí atp.
Engineering Notebook na kartě Detail umožňuje tvořit výkresy

Obecné

Propojení s Microsoft 365 – propojení s OneDrive, SharePoint nebo Teams
Záznam postupu práce a jeho opětovné přehrání (Histroy Tracking) je rozšířen i na Refine mód
Nové možnosti nastavení škály barev u výsledků
Nový toolbar Extension builder umožňuje vytvářet personalizovaná rozšíření pro Ansys Discovery

SpaceClaim

Síťování

Při výběru zdrojových a cílových ploch při síťování, je možné se nově odkazovat na grupy (NS) a ne pouze na přímý výběr ploch
Nově lze síťovací bloky rozdělit rovinou

Nové možnosti částečně strukturované sítě jako O-grid, C-gird nebo L-Grid

Explicit

Ansys LS-DYNA Workbench

Silnější integrace Ansys LS-DYNA v Ansys Mechanical
Implicit incompressible SPH

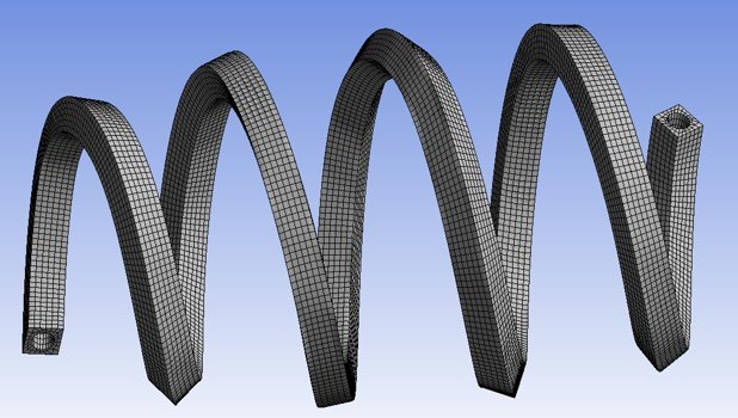

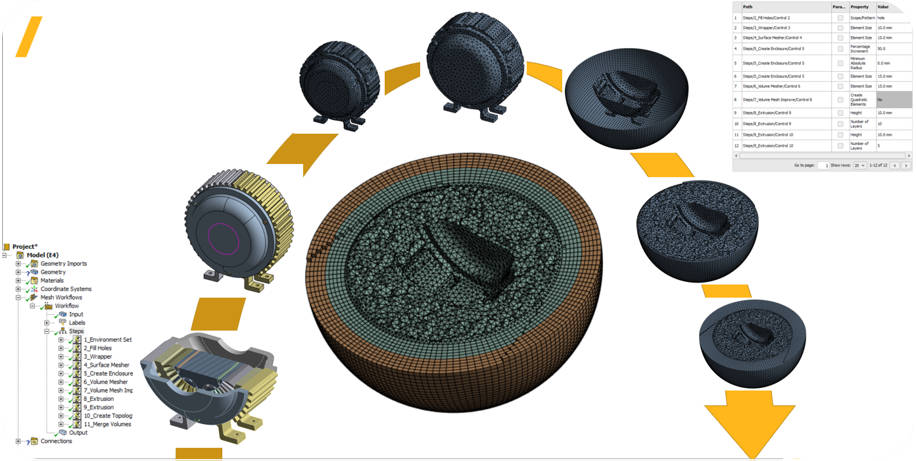

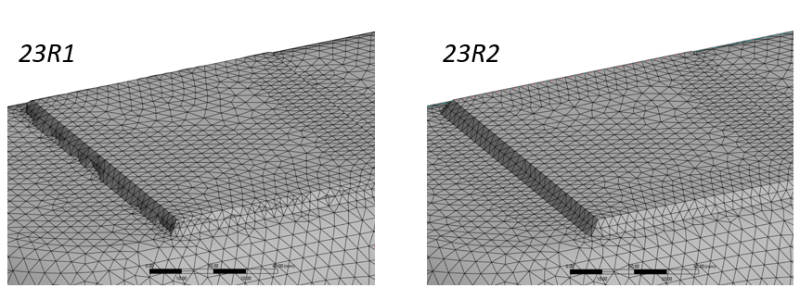

Vylepšení nástrojů pro tvorbu sítě explicitního výpočtu
Binout tracker

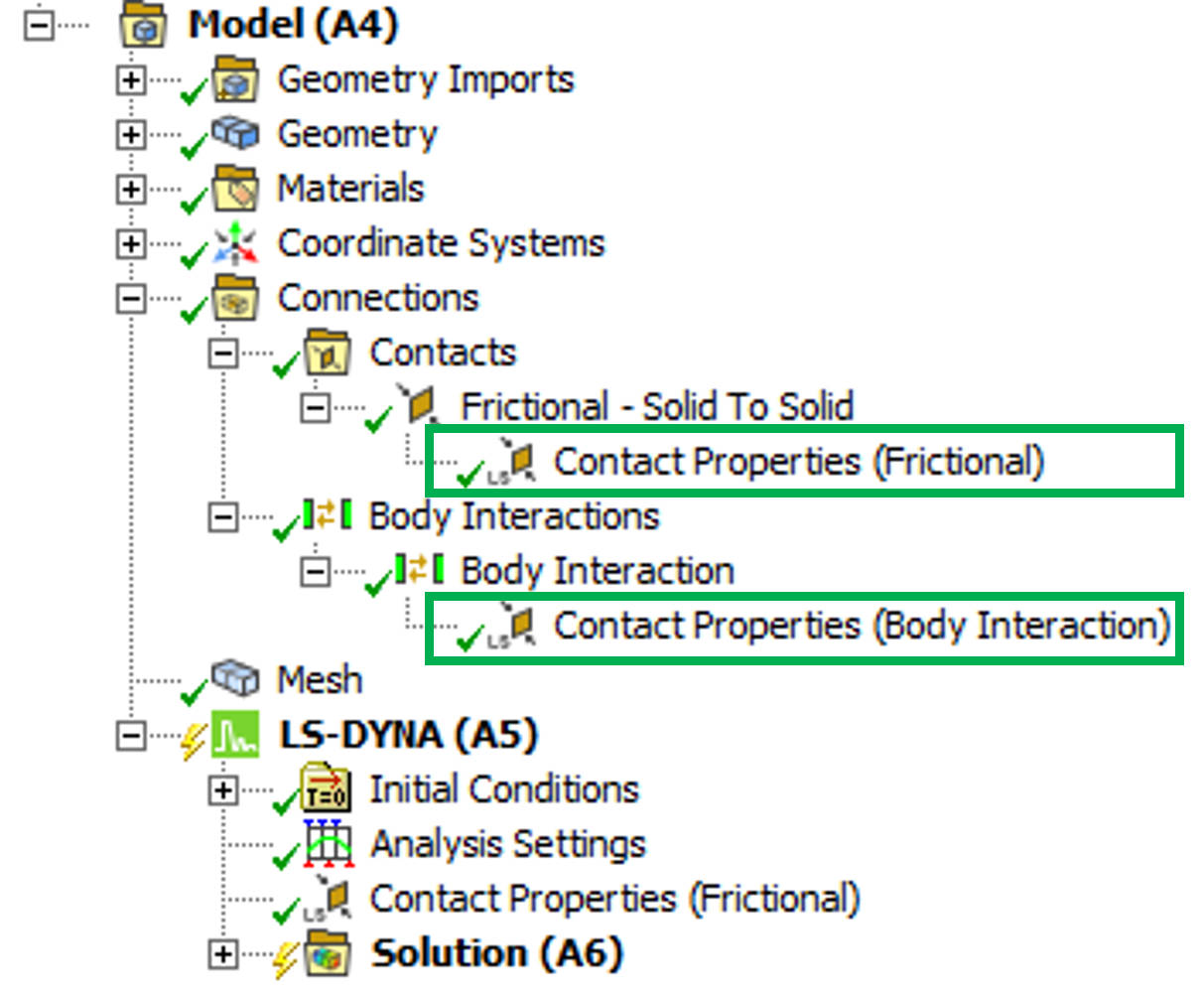

Snazší dostupnost parametrů kontaktních rozhraní

Systémy

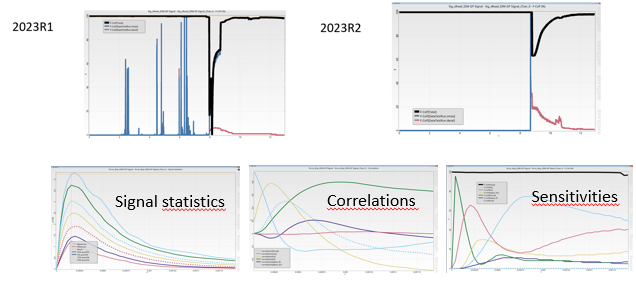

Ansys OptiSLang

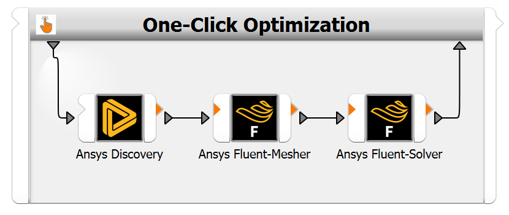

Nové integrační uzly (Ansys Fluent, fluent meshing, Speos, Ansys Rocky, NX)
Vylepšení stávajících integračních uzlů
Přímý import dat z Excel souborů
PyoptiSLang – konzistentní python API s pyAnsys

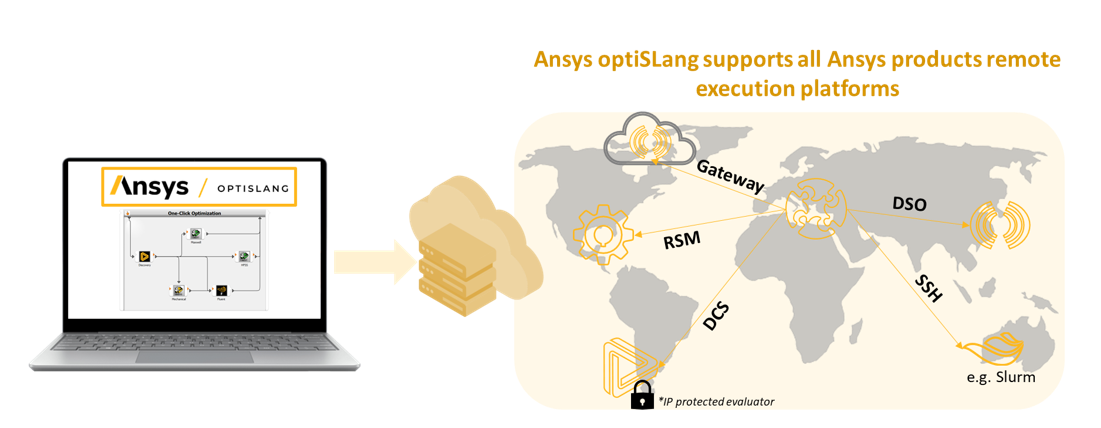

Lepší škálovatelnost úloh díky snadnému kombinování lokálních i vzdálených výpočetních zdrojů

Aditivní výroba

Ansys Mechanical

LPBF Simulations

Nový přepracovaný Setup Wizard pro jednoduší nastavení simulace
Creepové vlastnosti pro všechny předdefinované aditivní materiály
Simulace odšroubovaní platformy ze stroje pro přesnější predikci deformací
Automatické vytvoření AM Bond kontaktu mezi dílem a podporami
Vylepšení AM octree adaptivního síťování

Distortion Compensation Add-on

Nová možnost vytvořeni kompenzované geometrie bez nutnosti iterativního řešeni – Single Compensation, hodné pro DED simulace a obecnou kompenzaci dílů (i mimo AM)
Stará možnost Distortion Compensation přejmenovaná na Iterative Compensation
Vylepšení iterativní kompenzace: obnovení původního modelu, vylepšení sintrovacích simulací

Obecné změny – Additive v Ansys Mechanical

Při nastavení možnosti weak springs je tato možnost nastavená jenom na tělesa, která nejsou „vyráběná“, jinými slovy – na simulované těleso a podpory tato možnost není aplikována
Došlo k úpravě APDL příkazů AMSTEP a NLADAPTIVE

Akustika

Ansys Sound

V softwaru Ansys Sound mohou uživatelé ukládat a obnovovat jedním kliknutím, což umožňuje pozastavení a opětovné spuštění projektů

Materiály

Ansys Granta

Granta Data

Nový balíček vysokoteplotních slitin s tepelně závislými vlastnostmi pro více než 75 slitin
Přibylo více jak 2900 nových materiálů do databáze JAHM s novými optickými a mechanickými vlastnostmi
Rozšíření databáze polymerů o data od Sabic, Kuraray, MOCOM
