Letní verze Ansys 2025 R2: Co přináší nového?

/ Ansys Engineering Copilot bezpečný, robustní a spolehlivý virtuální asistent, který využívá 50 let odborných zkušeností s technickou podporou. Ansys Engineering Copilot je přímo integrován do simulačních produktů Ansys.

/ Analýza šíření trhlin za cyklické symetrie

/ Nové možnosti v nastavení typu kontaktu:

1. Bonded, Initial
2. No Separation, Penetration Only

/ Mesh Morphing technologie, která uživatelům umožňuje vybrat body v síti a přesunout je pomocí předepsané transformace. Morfování lze provádět přímo v prostředí Ansys Mechanical.

Transformace při morfování může zahrnovat:

• posun ve směru normály k povrchu,
• translaci nebo rotaci,
• změnu měřítka (scaling),
• projekci na jiný tvar.

/ Vylepšené možnosti pro GPU řešič:

• Flamelet Generated Manifold (FGM) model je nově kompatibilní s CHT analýzami
• Výpočty elektrického potenciálu a joulova tepla
• Surface to Surface model je nyní výrazně rychlejší (až 2,5 krát)
• Dostupný model 3D Fan – náhrada ventilátoru
• Sigma a Vreman modely jsou dostupné pro GPU výpočty (Beta)

/ Nová volba pro automatické nastavení numerických schémat pro LES simulace.

/ Nové možnosti pro nastavování výpočtů lopatkových strojů – Turbo Setup + Turbo Workflow.

/ Rozšíření možností adaptace sítě pro Fluent Aero modul.

/ Celá řada vylepšení a rozšíření možností Web User Interface.

/ Nově dostupná možnost používat deformovatelné částice
/ Edinburgh-Elasto-Plastic-Adhesion (EEPA) model
/ DEM Liquid Spray – povlakování (potahování) pomocí DEM částic – nový modul dostupný ke stažení
/ JKR adhesní model je možné používat dohromady s CGM (Coarse Grain Model)
/ 2 cestné propojení pevnostních výpočtů s DEM/SPH

/ Surface Tension Model – povrchové napětí
/ SPH Spray Nozzle pro modelování trysek
/ Ansys Mechanical 1-way Coupling
/ Ansys Mechanical 2-way Coupling
/ Ansys Motion 2-way Coupling
/ Solver SDK Example – SPH Freeze Outside Region

/ Nově možnost modelovat malé průchody tekutiny bez vytváření sítě pro oblast proudění tekutiny

/ Použití elementů s druhým řádem přesnosti pro nelineární rozložení teploty (kvadratické prvky)

/ Přidán nový uzel Thermal Desktop v rámci Ansys optiSLang

/ ECAD Integrace

• Simulace planárních komponent – řešič AC Magnetic A-Phi
• Vizualizujte budících obvodových portů – kontrola správnosti buzení
• Okrajové podmínky a terminály typu RLC
• Matice parciální vodivosti a indukčnosti
• Terminály RLC lze vybrat jako zdroj nebo zem

/ Síťování

• Automatická metoda pro počáteční síť – zohlednění přítomnosti ECAD komponenty v modelu
• Vylepšení adaptivního zjemňování sítě pro AC Magnetic
• ECAD podpora importu sítě z AC Magnetic A-Phi do Transient A-Phi

/ Rozšíření možností 2025 R1

• Buzení pro analýzu ve frekvenční oblasti z transientních průběhů (extrakce hodnot na základě FFT...)

/ FFT pro každý transientní průběh

• Generuje jedinečnou datovou sadu amplitud a fází pro buzení

/ Filtr prahu šumu kontroluje amplitudu u všech transientních datových sad

• Odstraněny pouze nepoužité frekvence
• Možnosti přepsání: přepíše starší datové sady FFT

Vývoj 2023 R2 až 2025  R1

• 2023 R2 – Okrajová podmínka Tenká vrstva pro vzduchové mezery (µr=1)
• 2024 R1 – Okrajová podmínka Tenká vrstva pro tenké, elektricky vodivé, vrstvy (AC Magnetic)
• 2025 R1 – Okrajová podmínka Tenká vrstva pro vodivé vrstvy s DC offsetem

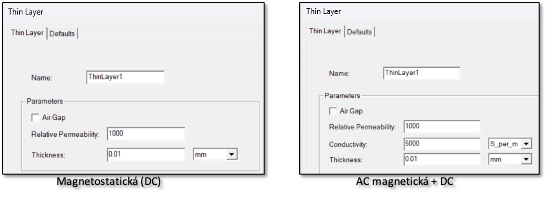

/ Novinka 2025 R2

• Podpora magnetických tenkých vrstev (µr>1) pro magnetostatické a střídavé magnetické pole s DC offsetem
• Aplikace: Stínění, magnetické prvky v zemském poli

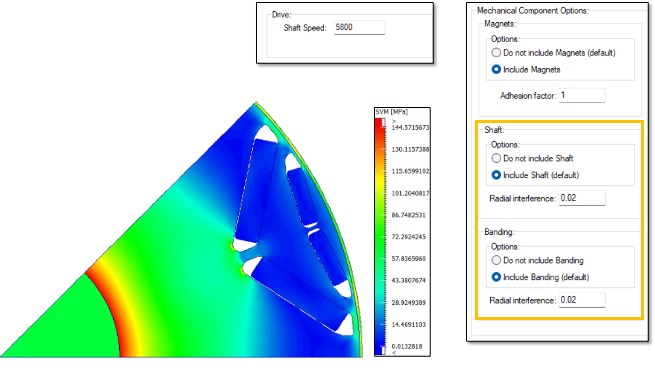

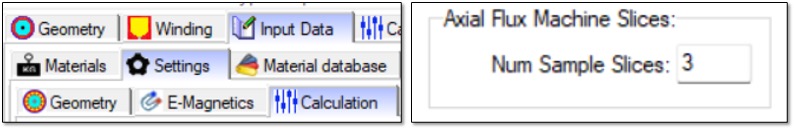

/ Nový typ motoru v Motor-CAD 2025 R1

• Jednoduchá a duální topologie
• E-Mag a Lab moduly
• Paralelizace LAB modelu v 2025 R2 – rychlejší sestavení modelu

/ Ekvivalentní lineární model (ELM) využívající FEA

• Podpora většího počtu vrstev – kombinace výsledků reprezentovaných ELM

GPU řešič

/ Podpora

• Nestacionární analýzy
• Nehomogenní okrajové podmínky (závislé na teplotě a čase)
• Všechny modely turbulence
• Vnitřní ventilátory (2D & 3D)
• Sekvenční solvery (zrychlení ~30 %)
• Jouleovy ztráty (Fluent)

/ Hybridní řešení CPU-GPU umožněno

• CPU pro inicializaci a tvorbu sítě
• GPU pro iterace řešiče

/ Hybridní přesnost (~2x zrychlení)

Fúze sítí pro teplotní úlohy

/ Každá verze přináší vylepšení algoritmu fúze sítí, zlepšení robustnosti, rychlosti a snadnosti použití
/ Cíl:

• konstruktérům poskytnout robustní a automatizovanou tvorbu sítě
• výpočtářům poskytnout kvalitní počáteční síť

/ Vylepšená kontrola sítě: Nastavením úrovně zjemnění objektu

• Lokálně nastavitelné zjemnění sítě: (Mesh Fusion & Slider Bar)
• Řízení jemnosti kladnou a zápornou úrovní přírůstku
• Vyšší přesnost díky automatickému zahušťování domény
• Přesnější síť pro okolní vzduch

Další vylepšené funkce

/ Dynamický teplotní management (DTM)
/ DTM umožněn pro hranice bloku

• Specifikace hodnot zapnutí/vypnutí (teplota, výkon)
• Automaticky generované skripty a UDF

/ Obvodový editor

• Všechny funkce podporované editorem obvodových schémat
• Výběr více uzlů a propojení pomocí výběru hraničního rámečku

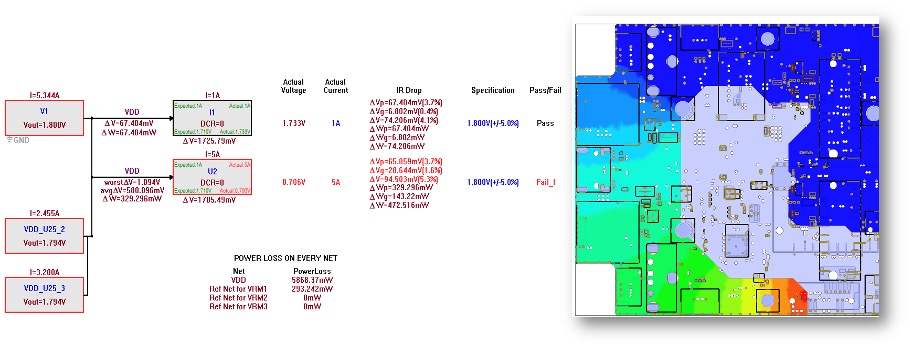

/ Vylepšení planárních komponent

• Podpora 2-cestné DCIR analýzy

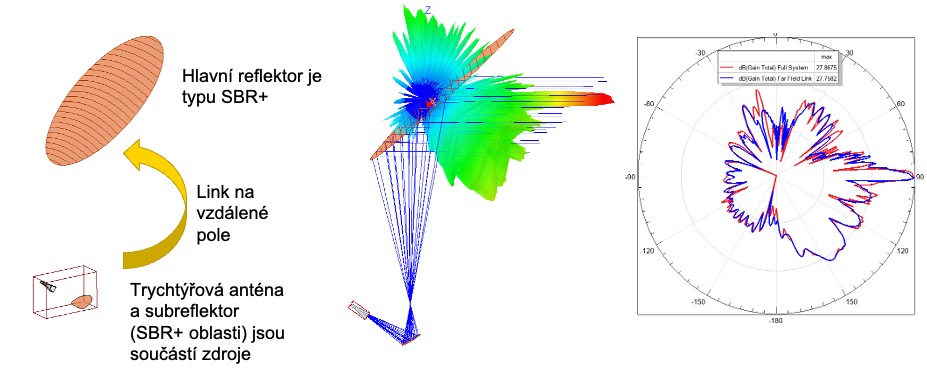

• Podpora 1-cestné HFSS AC analýzy

Strukturální analýza

/ Příprava sítě

• Vylepšená nastavení pro tvorbu výchozí sítě (především na tenkostěnných tělesech) (Refine)
• Zvýraznění neúspěšně vysíťovaných částí modelu pro snadnější práci s problematickými oblastmi (Refine)
• Funkce Sdílení topologie (Shared Topology) pro lepší kontrolu nad generováním sítě metodou sweep (Refine)

/ Simulace

• Modul pro posouzení náhodných vibrací (Random vibration) – buzení pomocí PSD (Power Spectral Density) v podporách (zrychlení, rychlost, posuv); mechanická odezva na náhodné zatěžování například podvozku kolejových vozidel, či letadel
• Uživatelem definované šrouby – tvorba šroubů s vlastní velikostí, materiálem a vlastnostmi buď úpravou šroubu ze stávající knihovny nebo vytvořením nového šroubu

Proudění

/ Příprava sítě

• Nová možnost nastavení velikosti sítě v oblasti vymezené tělesem nepodílejícím se na simulaci (Explore)
• Možnost lepšího podchycení ostrých hran při síťování (Explore)
• Lepší přehled o velikosti sítě (Explore)

/ Simulace

• Možnost monitoringu tepelného toku (Explore)
• Plně vyvinutý rychlostní profil pro inlet (Explore)
• Nová okrajová podmínka ve formě vnitřního 3D ventilátoru
• Ukládání průběhu monitorů při uložení projektu
• Nová nastavení pro simulace (Refine) – nastavení referenčního tlaku pro výpočet sil; nové konvergenční kritérium

Příprava simulační analýzy / Vyhodnocení výsledků

/ Příprava simulační analýzy

• Přidána možnost extrahovat objem ohraničený vícero tělesy i přes přítomnost mezer (Extract tolerant volume)
• Vylepšení hybridního modelování o úpravu hran a/nebo vrcholů na hranicích mezi oblastmi SubD a tradičními plochami
• Rozšíření materiálové knihovny na 777 materiálů
• Možnost volby mezi tmavým a světlým motivem uživatelského prostředí

/ Vyhodnocení výsledků

• Podpora lokálních souřadnicových systémů ( kartézské i válcové) pro vyhodnocení simulačních výsledků
• Monitorování maximálního smykového napětí (Tresca) a monitorování výsledků na uživatelem vybraných plochách
• Vyhodnocení reakčních sil pro podpory, deformační okrajové podmínky a symetrii
• Možnost uložení animace výsledků do .mp4 souboru.
• Obousměrná definice proudnic

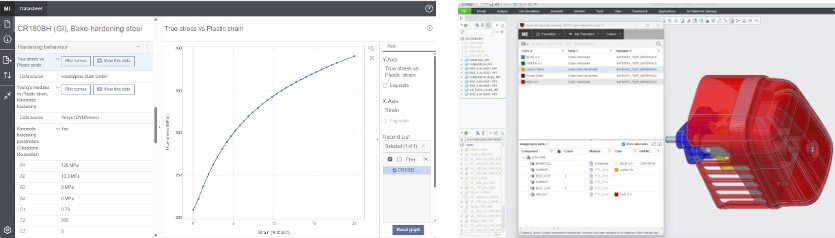

/ Přirazení materiálu

• LS-DYNA v prostředí Ansys Mechanical nyní podporuje přiřazení čistě jedné materiálové karty (materiálový model LS-DYNY) tělesům
• Přibylo 18 materiálových modelů do Engineering Data
• Engineering Data umožňuje definici vlastních polí spolu s jednotkami a veličinami pro User-Defined materiály

/ S-ALE Mesh Workflow

• Rozšířené a pokročilé funkce pro tvorbu S-ALE sítě

/ Vylepšení postprocessingu pro baterie a elektromagnetismus

• Rozšířené možnosti pro vyhodnocování výsledků ze simulací baterií a elektromagnetismu v prostředí Mechanical

• Příprava geometrie pro DED v Ansys Discovery
• Rychlá kalibrace pro LPBF využívající strojové učení
• Možnost simulovat Electron Beam Melting (EBM) v APDL
• Možnost použít různé procesní parametry pro různé části geometrie
• Export kompenzované geometrie jako CAD model
