Chlazení elektroniky v letectví a kosmonautice pomocí numerických simulací
Letadla i kosmické sondy nesou stále více elektroniky. Ta se musí vejít do menšího prostoru, vážit méně a spolehlivě fungovat v podmínkách, jaké na zemi běžně nenastanou. Teplo, které přitom vzniká, se stává jedním z hlavních omezení návrhu. Podívejme se, proč je tepelný management palubní elektroniky tak náročný, proč jej nelze efektivně ladit jen na fyzických prototypech a jaké možnosti nabízejí numerické simulace v prostředí Ansys.
Elektrifikace palubních systémů
Jedním z nejvýraznějších trendů v konstrukci letadel je koncept „více elektrického letadla“ (More Electric Aircraft, MEA). Hydraulicky či mechanicky poháněné aktuátory nahrazují elektromechanické a elektrohydrostatické pohony a pneumatické systémy, které využívají vzduch odebíraný z motorů (bleed air), ustupují elektricky poháněné klimatizaci a odmrazování. Známým příkladem je Boeing 787, u něhož byl odběr vzduchu z motorů pro klimatizaci kabiny a odmrazování křídel nahrazen elektrickými systémy.
Kokpity jsou dnes již plně elektronické a s rozvojem pokročilé avioniky a autonomních systémů bude podíl elektroniky na palubě dále růst. Nejde přitom jen o civilní letectví. Úspora hmotnosti a prostoru, jednodušší údržba a lepší diagnostika jsou stejně cenné pro vojenské platformy, bezpilotní prostředky i nově vznikající segment elektrických a hybridních letadel.

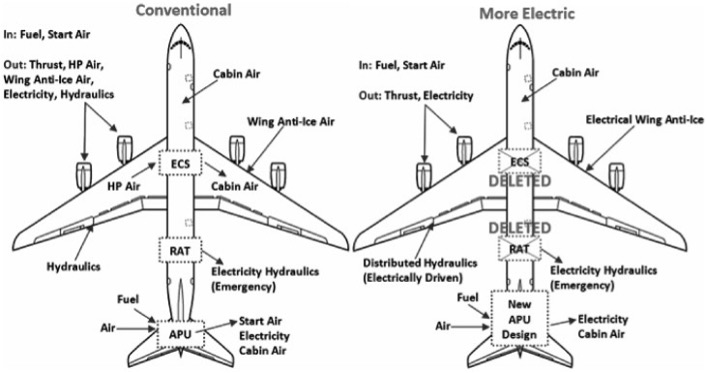

Obr 1: Srovnání konvenční a „více elektrické“ architektury letadla: pneumatické a hydraulické rozvody nahrazují elektrické systémy
Zdroj: Provost, M. J. (2002), The More Electric Aero-engine: A General Overview from an Engine Manufacturer, Fig. 1, s. 246. DOI: https://doi.org/10.1049/cp:20020122]
Více elektroniky znamená více tepla
Každý watt, který projde měničem, řídící jednotkou nebo procesorem, se zčásti přemění na teplo. S elektrifikací roste instalovaný elektrický výkon na palubě a spolu s ním i ztrátové teplo, které je nutné odvést. Elektronika se přitom zmenšuje. Výkonové polovodiče na bázi karbidu křemíku (SiC) a nitridu galia (GaN) umožňují vyšší spínací frekvence a kompaktnější měniče, jenže na menší ploše roste hustota tepelného toku.
Teplota je zároveň jedním z hlavních faktorů, které určují životnost elektroniky. Degradační mechanismy, jako je elektromigrace, stárnutí dielektrik nebo únava pájených spojů při teplotních cyklech, se s rostoucí teplotou zrychlují. Tepelné namáhání proto figuruje v metodikách predikce spolehlivosti, jako je FIDES, a návrh plošných spojů se opírá o normy IPC-2221 a IPC-2152, které mimo jiné řeší dimenzování vodičů s ohledem na jejich oteplení.
Letectví přitom nabízí jen omezené možnosti, kam teplo odvést. Každý chladič, ventilátor či kapalinový okruh přidává hmotnost a spotřebovává energii a v některých architekturách slouží jako chladicí médium i samotné palivo.
Tepelný management se tak stává systémovou otázkou, nikoli jen detailem návrhu jedné desky.
Extrémní provozní podmínky
Palubní elektronika musí spolehlivě fungovat v prostředí, které se během jediného letu výrazně mění. Na letištní ploše může být vystavena vysokým teplotám a slunečnímu záření, ve výšce naopak mrazu a u zařízení v netlakovaných prostorech také výrazně nižšímu tlaku vzduchu. Řidší vzduch má menší hustotu, a tedy i nižší schopnost odvádět teplo konvekcí. Ventilátor, který desku na zemi bez problémů uchladí, tak ve výšce odvede jen zlomek tepla.
Minimální požadavky na environmentální zkoušky palubního vybavení definují normy. V civilním letectví je uznávaným standardem RTCA DO-160, v Evropě vydávaná jako EUROCAE ED-14. Pro vojenskou techniku v rámci NATO plní obdobnou roli STANAG 4370, v ozbrojených silách USA pak MIL-STD-810.
Pro představu, norma ED-14 obsahuje 23 technických sekcí, které lze rozdělit do tří oblastí:
- Klimatické a atmosférické vlivy – provozní a skladovací teploty (podle kategorie zařízení například od −55 °C do +70 °C), provoz ve výšce a dekomprese, rychlé změny teploty a vlhkost, ale také odolnost proti vodě, prachu, námraze, solné mlze, plísním a agresivním kapalinám, jako je palivo, hydraulický olej nebo odmrazovací směsi.
- Mechanické namáhání – provozní rázy, vibrace a odolnost při nouzovém přistání.
- Elektrické vlivy a elektromagnetická kompatibilita – kvalita napájení, napěťové špičky, odolnost vůči vysokofrekvenčnímu poli, účinkům blesku a elektrostatickým výbojům i omezení vlastních emisí.
Z pohledu chlazení je klíčová první skupina, oblasti se však prolínají. Kombinace teplotních cyklů a vibrací patří k typickým příčinám únavového poškození pájených spojů.
Ve vesmíru je problém ještě složitější
Kosmonautika na letectví přirozeně navazuje. S chlazením elektroniky se ale vypořádává zásadně jinak. Ve vakuu chybí okolní atmosféra, a konvekce tak prakticky odpadá. Teplo lze odvádět pouze vedením do konstrukce a následně sáláním do okolního prostoru. Součástka, která na zemi spoléhá na proudění vzduchu kolem pouzdra, se proto ve vakuu může přehřát, přestože zkouška za atmosférického tlaku žádný problém neodhalila.
Konstruktéři pracují s řadou specifických prostředků: radiátory s vhodně zvolenými optickými vlastnostmi povrchu, klasické i smyčkové tepelné trubice (heat pipes, LHP), vícevrstvá izolace (MLI), materiály s fázovou přeměnou (PCM) nebo elektrické ohřívače, které udržují citlivé komponenty nad minimální provozní teplotou.

Obr 2: Ukázka schématu teplotního managementu ve vesmírných podmínkách
Návrh musí zohlednit proměnlivé vnější tepelné toky: přímé sluneční záření, albedo (sluneční záření odražené od Země) a vlastní tepelné vyzařování Země. Na nízké oběžné dráze se k tomu přidávají pravidelné přechody do zemského stínu zhruba každou hodinu a půl a s nimi opakované teplotní cykly. Tepelný návrh se proto ověřuje pro krajní stavy, tzv. horký a studený případ (hot case/cold case) a doporučuje se ověřovat odolnost PCB a pájených spojů právě pro toto teplotní cyklování.
Vývoj se řídí normou ECSS-E-ST-31C pro tepelnou kontrolu, materiály musí splňovat požadavky na odplyňování ve vakuu podle ASTM E595 (limity celkové ztráty hmotnosti TML a kondenzovatelných těkavých látek CVCM) a ověření probíhá v termovakuových komorách (TVAC), například podle standardu NASA GEVS (GSFC-STD-7000).
Fyzické prototypování je drahé a pomalé
Fyzické zkoušky jsou pro kvalifikaci nezbytné a žádný výpočet je nenahradí. Jako nástroj pro hledání správného návrhu jsou však nákladné. Výroba prototypu, příprava přípravků a instrumentace, pronájem klimatických či termovakuových komor a samotné zkoušky, které v případě TVAC trvají dny až týdny, představují významnou položku v rozpočtu i harmonogramu projektu.
Hlavní problém ale spočívá v načasování. Fyzická zkouška přichází ve chvíli, kdy je návrh z velké části hotový. Pokud odhalí přehřívání součástky, následuje změna rozmístění, úprava desky nebo skříně, nová výroba a opakování zkoušky. Čím později se problém objeví, tím dražší je jeho odstranění. Zkouška navíc ukáže teplotu jen v místech, kde jsou umístěná čidla, a jen pro podmínky, které lze v laboratoři navodit.
Numerické simulace od začátku vývoje
Numerické simulace umožňují posoudit tepelné chování návrhu dříve, než vznikne první fyzický kus. Model poskytuje úplný obraz teplotního pole v celém zařízení, nikoli jen hodnoty v několika bodech, a lze na něm rychle a levně porovnávat varianty: jiné rozmístění součástek, jiný chladič, jinou tloušťku mědi, jiný materiál tepelného rozhraní (TIM) nebo jiné provozní podmínky, od horkého dne na letišti po provoz ve výšce či na oběžné dráze.
Podstatné je propojení fyzikálních oblastí. Ztrátový výkon lze získat z elektrické analýzy, spočítat z něj teplotní pole a výsledné teploty dále využít pro mechanický výpočet deformací a napětí. Takové řetězení odpovídá skutečnému chování zařízení a odhalí problémy, které by jednotlivé analýzy samostatně přehlédly.
Simulace fyzické zkoušky nenahrazuje, mění ale jejich roli.
Místo opakovaného hledání funkčního řešení slouží zkouška k potvrzení návrhu, který byl předem odladěn výpočtem, a zároveň ke korelaci výpočtového modelu s měřením. V kosmonautice je korelace tepelného modelu s výsledky termovakuové zkoušky běžnou součástí vývoje. Korelovaný model pak umožňuje předpovídat chování i v podmínkách, které na zemi nelze plně reprodukovat.
Zajímá vás chlazení elektroniky?
Pusťte si tento webinář 👇
Řešíte elektronická zařízení s vysokou tepelnou zátěží – ať už jde o výkonové polovodiče, výkonovou elektroniku, bateriové systémy, avioniku nebo komponenty pro elektromobilitu? Potřebujete maximalizovat výkon, spolehlivost a splnit přísné certifikační požadavky při současném snižování velikosti zařízení?
S rostoucí teplotou dramaticky klesá životnost součástek, narůstají rizika poruch, selhávají testy a zařízení se často stává větší a dražší, než je nutné.
Konkrétní možnosti řešení v prostředí Ansys
Softwarové nástroje Ansys pokrývají tepelnou analýzu elektroniky na několika úrovních, od plošného spoje přes celé zařízení až po systém letadla nebo družice.
Následující přehled shrnuje, kde se dají jednotlivé nástroje uplatnit.

► Plošné spoje ► Icepak (součást Ansys Electronics Desktop)
Pro simulace desek plošných spojů (DPS) slouží sjednocená platforma Ansys Electronic Desktop. Návrh desky do ní lze načíst přímým propojením s ECAD nástroji nebo prostřednictvím standardních výměnných formátů z většiny běžných návrhových programů.
Tepelnou analýzu zajišťuje integrovaný modul Ansys Icepak. Z důvodu výpočetní efektivity nemodeluje každou měděnou cestu jako samostatné těleso, ale využívá tzv. mapování vodivých tras (Trace Mapping). Na zjednodušenou výpočetní síť desky přenese lokální poměr mědi a dielektrika a z něj odvodí ortotropní, tedy směrově závislou tepelnou vodivost v daném místě. Model tak zachytí, že deska vede teplo výrazně lépe v rovině měděných vrstev než napříč nimi, což zjednodušené přístupy s průměrnou vodivostí nedokážou.

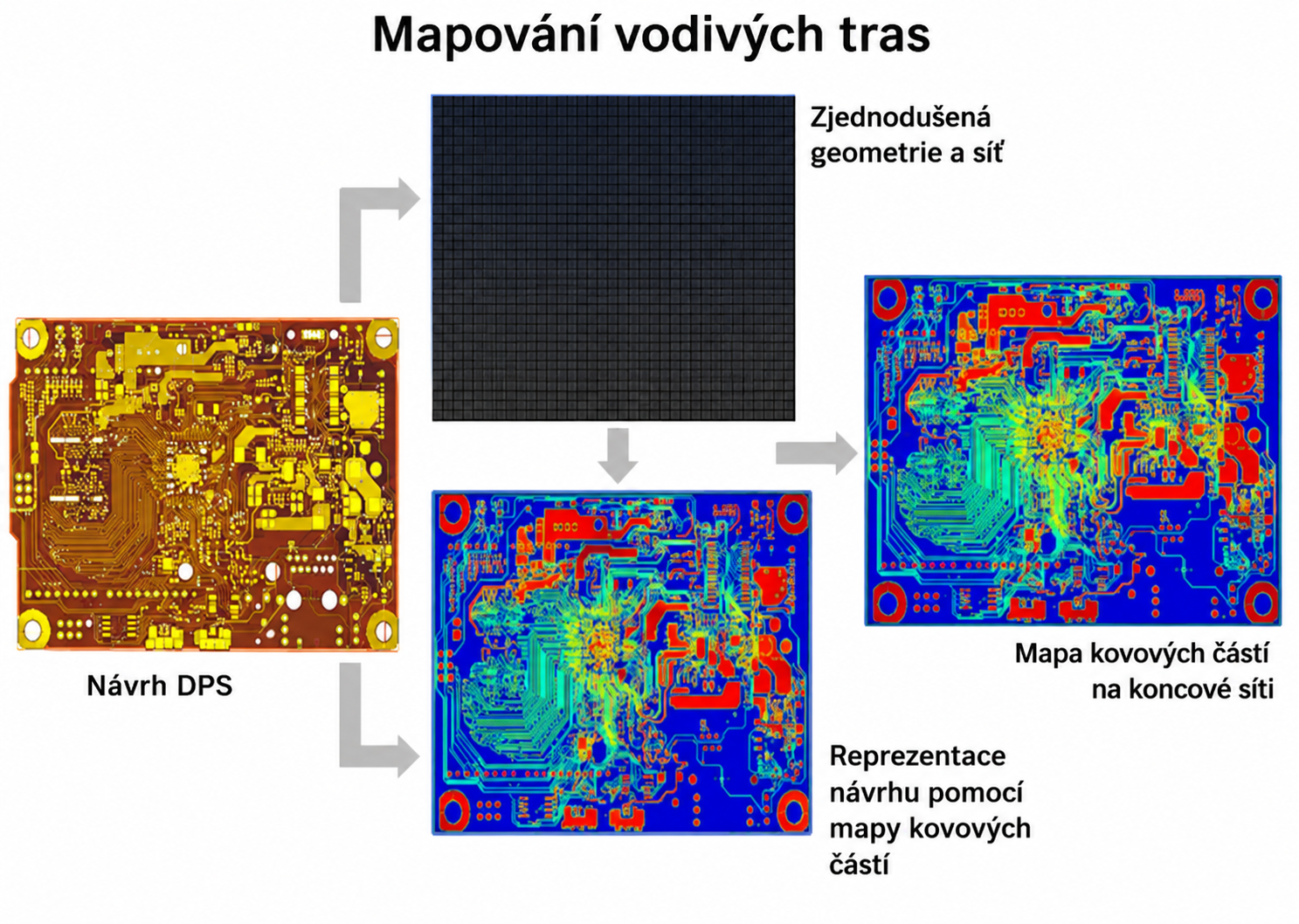

Obr 3: Mapování vodivých tras - z návrhu DPS vzniká mapa kovových částí, která se přenese na zjednodušenou výpočetní síť
Na takto připravený model se namapuje prostorové rozložení ztrátového výkonu, tedy Jouleova tepla vznikajícího průchodem proudu vodiči, spočítané předchozí elektrickou analýzou, například analýzou úbytku napětí (DC IR drop) v Ansys SIwave. Doplní se ztráty jednotlivých součástek a Icepak následně vypočítá teplotní pole desky i okolního vzduchu a posoudí účinnost chlazení.
Icepak se vyznačuje vysokou mírou automatizace. Dokáže sám vygenerovat vhodnou výpočetní síť a nastavit parametry řešiče, takže tepelné analýzy zvládne i uživatel bez hlubokých znalostí výpočetní dynamiky tekutin (CFD). Pro letecké aplikace je důležité, že výpočet může zohlednit snížený tlak okolního vzduchu a posoudit tak účinnost chlazení ve výšce.
Obr 3: Teplotní pole desky plošného spoje spočítané v Ansys Icepak
► Termomechanika ► Ansys Mechanical
Vypočtená teplotní pole lze přenést do Ansys Mechanical jako zatížení pro strukturální výpočty. Rozdílná teplotní roztažnost laminátu, mědi, pájky a pouzder součástek vede při ohřevu k deformacím a napětím. Mechanical umožňuje tato napětí vyhodnotit a posoudit únavovou životnost pájených spojů a prokovů při cyklickém teplotním zatížení, tedy právě to poškození, které se při zkouškách projeví až po stovkách či tisících cyklů.

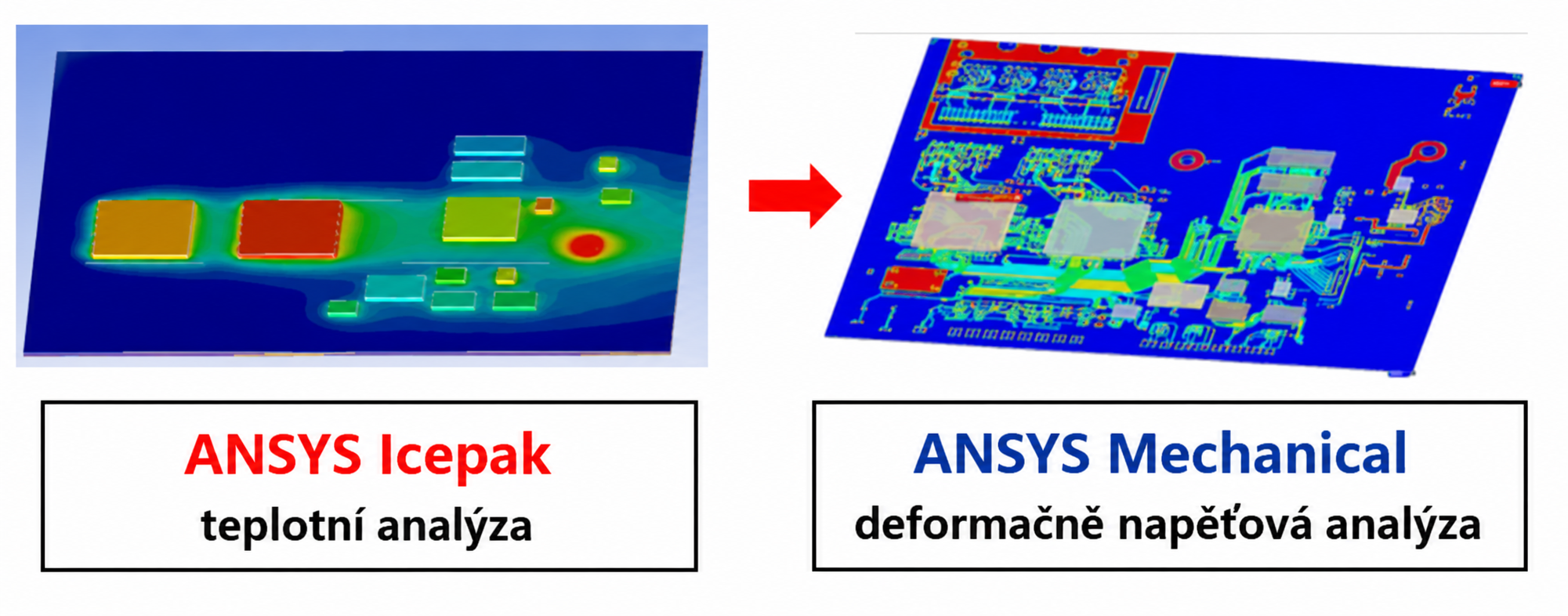

Obr 5: Řetězení analýz - teplotní pole z Ansys Icepak slouží jako zatížení pro deformačně-napěťovou analýzu v Ansys Mechanical
► Detailní CFD ► Ansys Fluent
Pokud je potřeba detailnější pohled na proudění a přestup tepla, lze ECAD data i mapu ztrátového výkonu desky načíst do Ansys Fluent. Jako plnohodnotný nástroj pro CFD nabízí Fluent širší možnosti tvorby výpočetní sítě, volby fyzikálních modelů i vyhodnocení výsledků. Umožňuje modelovat konjugovaný přenos tepla mezi pevnými tělesy a tekutinou, přirozenou i nucenou konvekci, kapalinové chlazení, kondenzaci nebo pohyb pevných částic v proudícím médiu. Práce ve Fluentu však vyžaduje hlubší teoretické i praktické znalosti CFD.

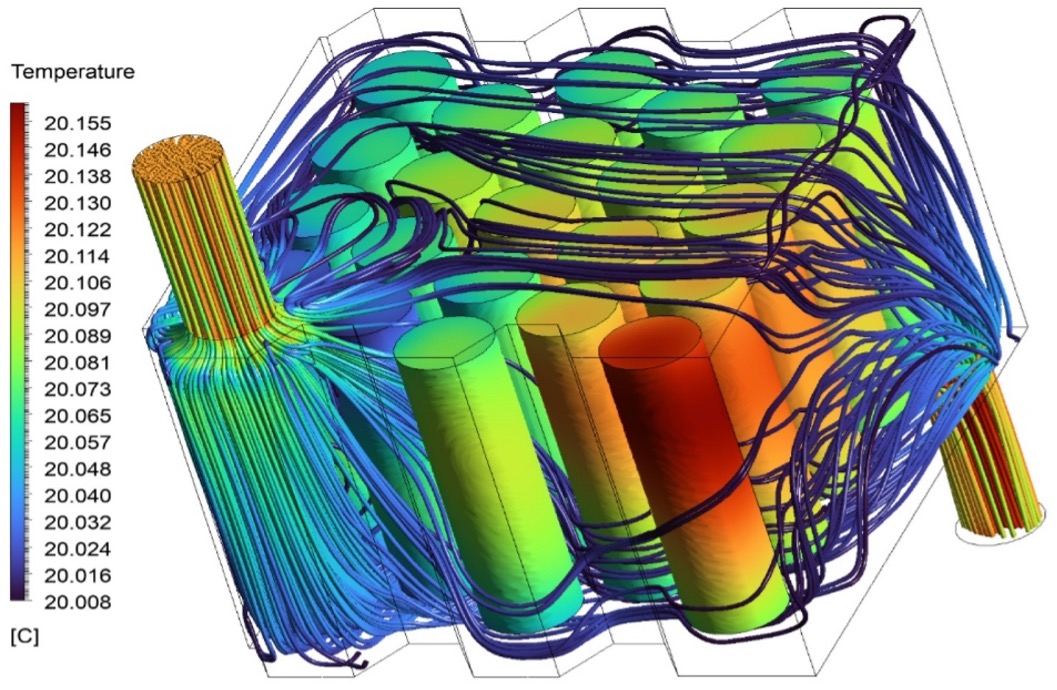

Obr 6: Proudnice chladicího média a teplotní pole komponent spočítané v Ansys Fluent [Aydin, N.,et.al. Efficient Immersion Cooling of Lithium-Ion Batteries: A CFD and MOGA-Based Optimization Study. Appl. Sci. 2025, 15, 11564. https://doi.org/10.3390/app152111564]
► Systémová a orbitální úroveň ► Ansys Thermal Desktop
Pro analýzu rozsáhlých celků, jako jsou letadla, družice nebo jejich subsystémy, slouží Ansys Thermal Desktop. Lze jej přímo propojit s CAD systémy a jeho řešič SINDA/FLUINT umožňuje modelovat radiační výměnu tepla, orbitální tepelné zatížení v různých fázích mise i chladicí okruhy včetně tepelných trubic a LHP. V kosmonautice patří k široce rozšířeným nástrojům pro tepelnou analýzu.
► Digitální dvojčata ► Ansys Twin Builder
Ansys Twin Builder slouží k tvorbě digitálních dvojčat a k simulaci chování celých propojených systémů. Detailní 3D modely z Icepaku nebo Fluentu lze převést na modely se sníženým řádem (ROM), které počítají řádově rychleji a dají se zapojit do systémové simulace, například spolu s modelem měniče, elektromotoru a řídicí logiky. Tepelné chování elektroniky lze pak sledovat v průběhu celého letového profilu nebo mise.
Chlazení elektroniky není jen jeden výpočet. Je to problém celého systému.
Máte dotaz, neváhejte se ozvat.
Autorem článku je Jiří Vondál - vedoucí oddělení Proudění v SVS FEM. Již 15 let se věnuje CFD simulacím v průmyslovém a akademickém prostředí. Je specialista na proudění, přenos tepla, spalování a virtuální vývoj produktů. Již několik let působí také jako odborný asistent na Fakultě Strojího Inženýrství na brněnském VUT, na oboru Procesní inženýrství.
